智能制造信息化管理系统平台总体架构采用了浏览器/服务器（B/S）模式。这种模式采用了Java WebStart技术。
智能制造信息化管理系统平台基于Java开发平台构建。具有良好的跨平台安装、运行特性。具体的软硬件配置如下：
服务器
Windows 7/8/Server 2008/Server 2012
Java SE 8
客户端
Windows XP/Vista/7/8/Server 2008/Server 2012
Java SE 6+
智能制造信息化管理系统平台的软件架构如下图所示：
|
 |
 |
 |
|
智能制造信息化管理系统平台的标准架构就是单站点形式。所有功能模块都安装在服务器上。在这个平台上，用户可以通过网络连接站点内所有的PLC、机器人控制器和数据库等联网终端，实现实时状态控制、告警、生成专业的报表等等。 |
|
智能制造信息化管理系统平台具有强大的数据通讯采集能力。平台支持工业自动化领域常见的通讯协议和设备，包括通过以太网传输的OPC（OPC DA及OPC UA，常见于工控机）、西门子S7，三菱PLC，网络数字焊机，机器人控制器。再配合库智通讯网关，可以连接更多种类的控制系统，可以采集设备运行信号、过程数据、系统参数、故障报警信号等。
智能制造信息化管理系统平台支持读写主流的关系型数据库，例如MySQL、SQL Server、Oracle等。利用数据库，为用户预留了众多数据接口，可以将SCADA系统与制造执行系统（MES）、企业资源计划系统（ERP）等连接起来，还可以将历史数据从一个SCADA系统记录到一个SQL数据库。

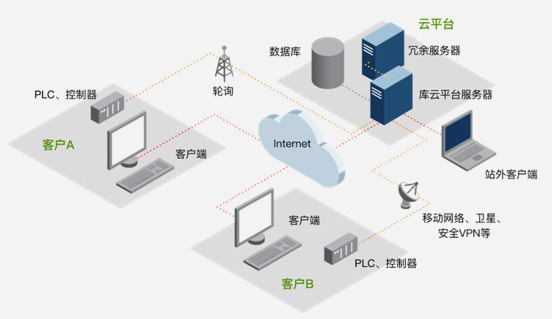

智能制造信息化管理系统平台服务器也可以运行在云托管环境中。云服务的形式具有很好的可伸缩性、通过Internet访问数据的便捷性、IT成本的经济性。智能制造信息化管理系统平台服务器运行在云端，通过移动网络、卫星通信、安全VPN等各种方式采集远程客户站点的数据。远程客户只需要在几乎任何一个地方运行客户端就可以看到监控画面、报表、趋势图等。 |
|
|
|
1.1 平台总览 |
平台总览功能是对整个流水线项目的进度情况的显示，部分在制构件的运行情况的显示等，让用户了解项目运行的大致情况。
|
|
|
1.2 实时监控 |
实时监控能够实时视频监控各个工作站工作状态，工件生产的情况，各设备的运行状态，实时监控各种设备的运行参数等，实现部分功能的远程控制，有效的监测设备的正常运行。
|
|
|
|
|
1.3 数据管理 |
实时显示机器人数据，焊接数据，各工作站的运行数据等，实现数据实时采集、离线存储、在线传输。同时实现了焊接数据的信息储存，焊接工艺数据的数据管理等，集成了基本的焊接工艺参数库功能。
|
|
|
|
1.4 报表统计 |
报表统计功能完成各种数据的数据报表自动生成功能，可以打印，汇总，数据导出等功能
|
|
|
1.5 设备管理 |
设备管理包括设备维护保养提醒、日志查看功能等功能；
设备损耗物品（焊丝、保护气等）的统计功能、电能消耗统计功能等。
|
|
|
|
1.6 告警管理 |
告警管理完成了设备报警的自动记录，自动进行故障诊断告警信息，可以保存在告警日志中，以便日后随时查询。
|
|
|
1.7 生产管理 |
生产管理实现工件生产信息统计功能，生产计划发布、生产通知提醒功能，工件追溯查询等功能；预留了MES等数据的接口，方便扩展升级
|
|
|
|
 |
|
|
