您现在的位置：产品中心 >> 数控产品系列 >> 管子环缝清根铣边机 >> XZF55系列管子纵缝清根铣边机

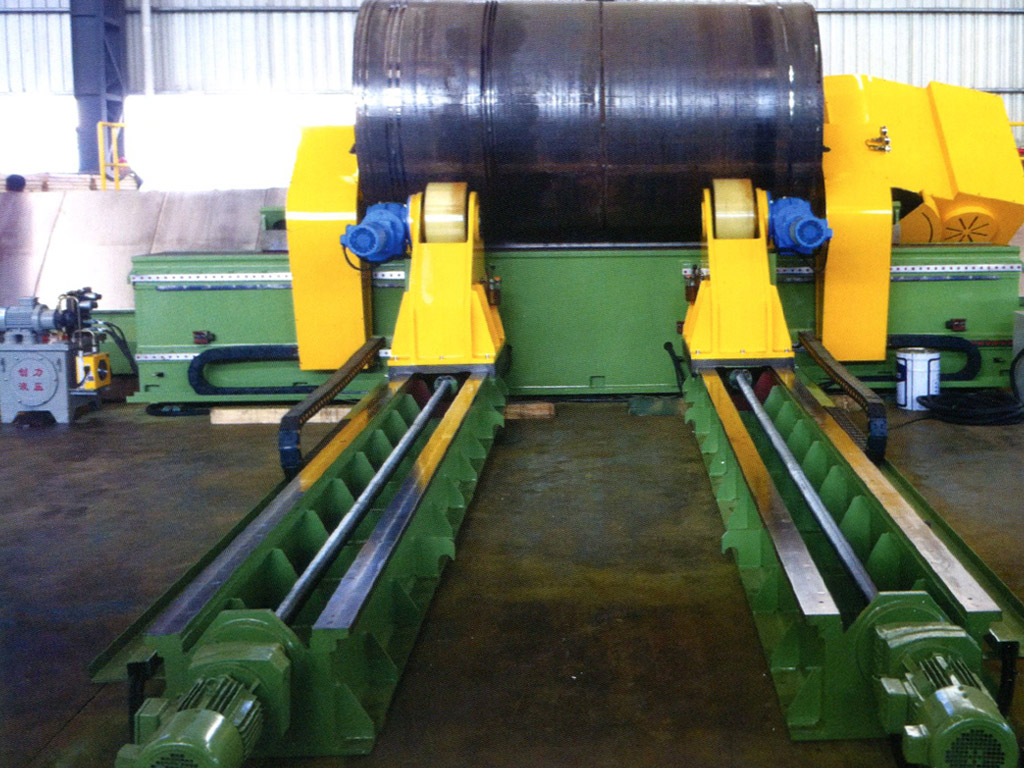

  • 产品名称： XZF55系列管子纵缝清根铣边机

      XZF55系列管子纵缝清根铣边机用于钢管外纵焊缝的清根和坡口加工，在大型制管业、风塔制造、桩基制造、压力容器制造等行业有广泛的用途。该设备的问世是大型制管业的一次工艺性改革，具有诸多优点：快速、高效的加工，能降低工人的劳动强度，提高了生产效率；没有因为热量产生的外来应力，坡口加工产生的热量可以随着铁屑带走，铁屑可回收利用；具有清洁和光亮的加工表面；坡口几何形状始终稳定；大幅度减少焊接填充量，减少坡口加工和焊接的工作量；降低了环境污染。



主要技术参数表

参数 名称

型号

XZF55

适合工件

直径

￠2000 ～ ￠8000mm

长度

1500 ～ 4500mm

壁厚

10 ～ 120mm

重量

50 T

材质

普通碳钢、Q345钢材

纵向滑台

滑台行程

6500mm

移动速度（无级调速）

0 ～ 5000mm/min

伺服电机功率

11kW

斜滑台

（深度调整）

刀盘高度调整距离

200mm

移动速度（无级调速）

0 ～ 1000mm/min

伺服电机功率

5kW

横向滑台

刀盘横向跟踪距离

±50mm

刀盘横向调节距离

70mm

空载速度

0 ～ 250mm/min

伺服电机功率

1.5kW

铣削动力头

主轴电机功率

55kW

主轴电机转速

70rpm

铣刀盘直径

￠950mm

第一刀铣削深度

40mm

最大铣削深度

120mm

主轴轴承直径

￠160/￠240mm

主轴直径

￠221.4mm

滚轮架







最大承载

50 T

滚轮线速度

1000mm/min

驱动电机功率

1.1kW  X2

滚轮移动速度

500mm/min

驱动电机功率

2.2kW  X2

滚轮直径

￠500mm

滚轮宽度

200mm

滚轮表面材料

PU

自动润滑系统

润滑系统压力

2MPa

润滑点注油量

0.1mL

润滑周期

6 ～ 10min

控制系统

控制方式

PLC+触摸屏

伺服轴数

3 轴

纵向数控滑台位置显示方式

数字显示

横向数控滑台位置显示方式

数字显示

斜滑台位置显示方式

数字显示

坡口形式

底部圆角

R7

夹角

 16°

主机外 形 尺寸（长X宽X高）

9000X3500X2300

装机总功率

82kW

机床重量

约50 T
